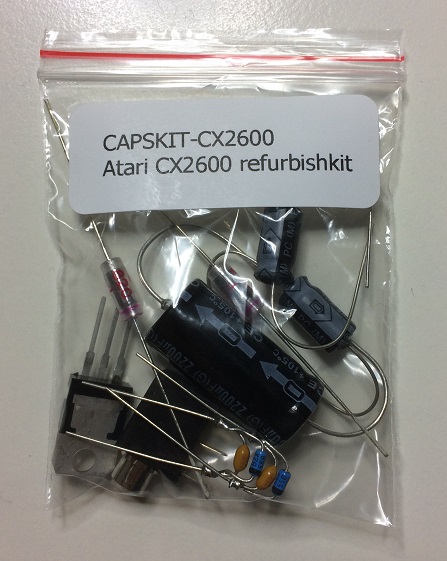

Refurbishkit till Atari CX2600
2 x 4.7uF/50V El.lyt axiell (C105,C201)
1 x 2200uF/16V El.lyt axiell (C106)
2 x 820pF Polystyrene (C206,C207)
2 x Zenerdiod och 2 x MLCC 100nF (Byt ut C236 resp. C237 till denna nya kombo som kallas C236/CR202 samt C237/CR203 eg. service part CA018263)
1 x DC jack
1 x LM7805 Voltregulator TO-220

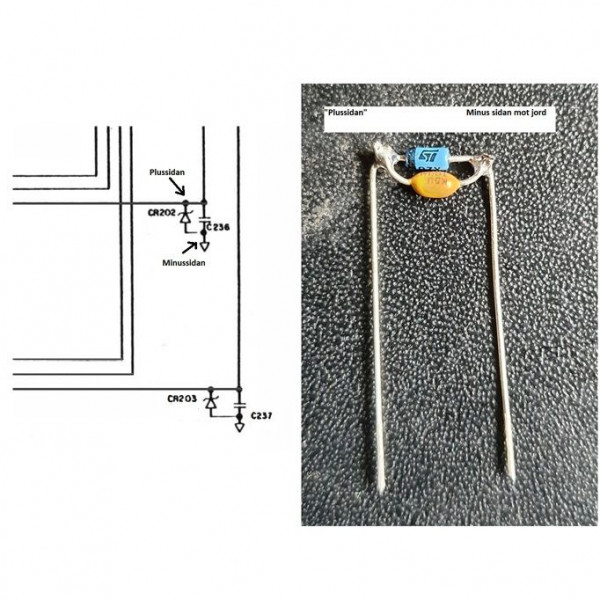

En zenerdioder och mlcc kondensatorer används i ett par för skydd mot statisk elektricitet på J202 & J203. Dessa motsvarar service kit CA018263.
Varje liten gul 100nF (0.1uF) kondensator löds över varje zenerdiod. Kombinationen av diod/kondensator löds sedan med strecket på dioden kopplad mot respektive joystickports pinne 6 och andra änden till närmaste jordplan.
För att snabbt identifiera pinne 6 så kontinuitets mäter man mellan A203 (4050B) pinne 7 eller pinne 9 till varje joystickport. C236 och C237 byts alltså ut till denna kombination så är modifieringen klar.
Produktkod: CK-CX2600
Skick: Ny
